友善RK3399 eflasher多系统镜像裁剪笔记,节省69%的存储空间

本文记录了将 NanoPC-T4 的 RK3399 eflasher 多系统镜像从 30GB 成功裁剪至 9.28GB 的具体过程(为什么要裁剪镜像呢?因为我只有16GB的SD卡hhh)。在确保所有核心功能完整的前提下，实现了存储空间 69% 的节省。

项目概况

• 原始镜像：rk3399-eflasher-multiple-os-20260112-30g.img (30 GB)
• 目标设备：NanoPC-T4 (RK3399)
• 保留系统：
  • debian-bullseye-desktop-arm64 (Debian 11 桌面版)
  • debian-trixie-core-arm64 (Debian 13 核心版)
• 最终镜像：rk3399-eflasher-debian-only-20260122.img (9.28 GB)
• 空间节省：20.7 GB，压缩率达 69%

操作步骤

第一阶段：环境准备与镜像分析

首先对原始镜像结构进行分析，明确裁剪基础。

1. 挂载并分析原始镜像结构

   # 创建回环设备
   sudo losetup -f --show rk3399-eflasher-multiple-os-20260112-30g.img
   # 输出示例：/dev/loop13

   # 映射分区
   sudo kpartx -av /dev/loop13

   分析结果：

   • loop13p1 分区采用 exFAT 文件系统（标签 FriendlyARM）
   • 镜像包含9个分区：p1 为主数据区，p2–p9 为引导及配置分区

2. 确认保留系统的内核版本

   • debian-trixie-core-arm64：内核 6.6+
   • debian-bullseye-desktop-arm64：内核 5.10

第二阶段：清理系统与重建数据分区

移除不需要的系统文件，创建精简数据分区。

1. 挂载exFAT分区并移除多余系统

   sudo mount -t exfat /dev/mapper/loop13p1 /mnt/p1
   sudo rm -rf /mnt/p1/alpine-linux-arm64 \
               /mnt/p1/android8 \
               /mnt/p1/android10 \
               /mnt/p1/ubuntu-focal-desktop-arm64 \
               /mnt/p1/openmediavault-arm64 \
               /mnt/p1/friendlycore-focal-arm64 \
               /mnt/p1/friendlywrt24 \
               /mnt/p1/friendlywrt24-docker \
               /mnt/p1/friendlydesktop-arm64

2. 创建并填充新的精简数据镜像

   # 创建8G空白文件并格式化为exFAT
   truncate -s 8G trimmed.img
   sudo mkfs.exfat -n "FriendlyARM" trimmed.img

   # 挂载新镜像并拷贝必要数据
   sudo mount -t exfat trimmed.img /mnt/new
   sudo cp -a /mnt/p1/debian-* /mnt/p1/eflasher.conf /mnt/new/
   sudo umount /mnt/new

3. 合并引导区与数据区

   # 1. 拷贝原镜像前1.38GB（含所有引导分区）
   dd if=original.img of=final.img bs=512 count=2686976

   # 2. 追加新建的精简数据区
   dd if=trimmed.img of=final.img bs=512 seek=2686976

第三阶段：修复与重建GPT分区表

这是裁剪过程的核心步骤，需要精确计算分区参数。

1. 导出原始分区表作为参考

   sudo sfdisk -d original.img > original.pt

2. 精确计算新分区参数

   • 新p1分区大小：16,777,216 扇区 (8 GB)
   • 新p1结束扇区：2,686,976 + 16,777,216 - 1 = 19,464,191
   • 镜像总扇区数：19,464,191 + 34 = 19,464,226

3. 扩展镜像并应用新分区表

   # 将镜像扩展至最终计算大小
   truncate -s $((19464226 * 512)) final.img

   # 基于修改后的 final.pt 文件重新分区
   sudo sfdisk final.img < final.pt

4. 验证分区结构完整性

   sudo fdisk -l final.img
   # 确认输出中9个分区完整，且p1分区大小正确

第四阶段：部署测试与验证

对生成的镜像进行实际测试。

1. 写入SD卡进行实测

   # 请将 /dev/sde 替换为您的SD卡设备
   sudo umount /dev/sde1
   sudo dd if=rk3399-eflasher-debian-only-20260122.img of=/dev/sde bs=4M status=progress oflag=sync
   sync

2. 设备启动验证结果

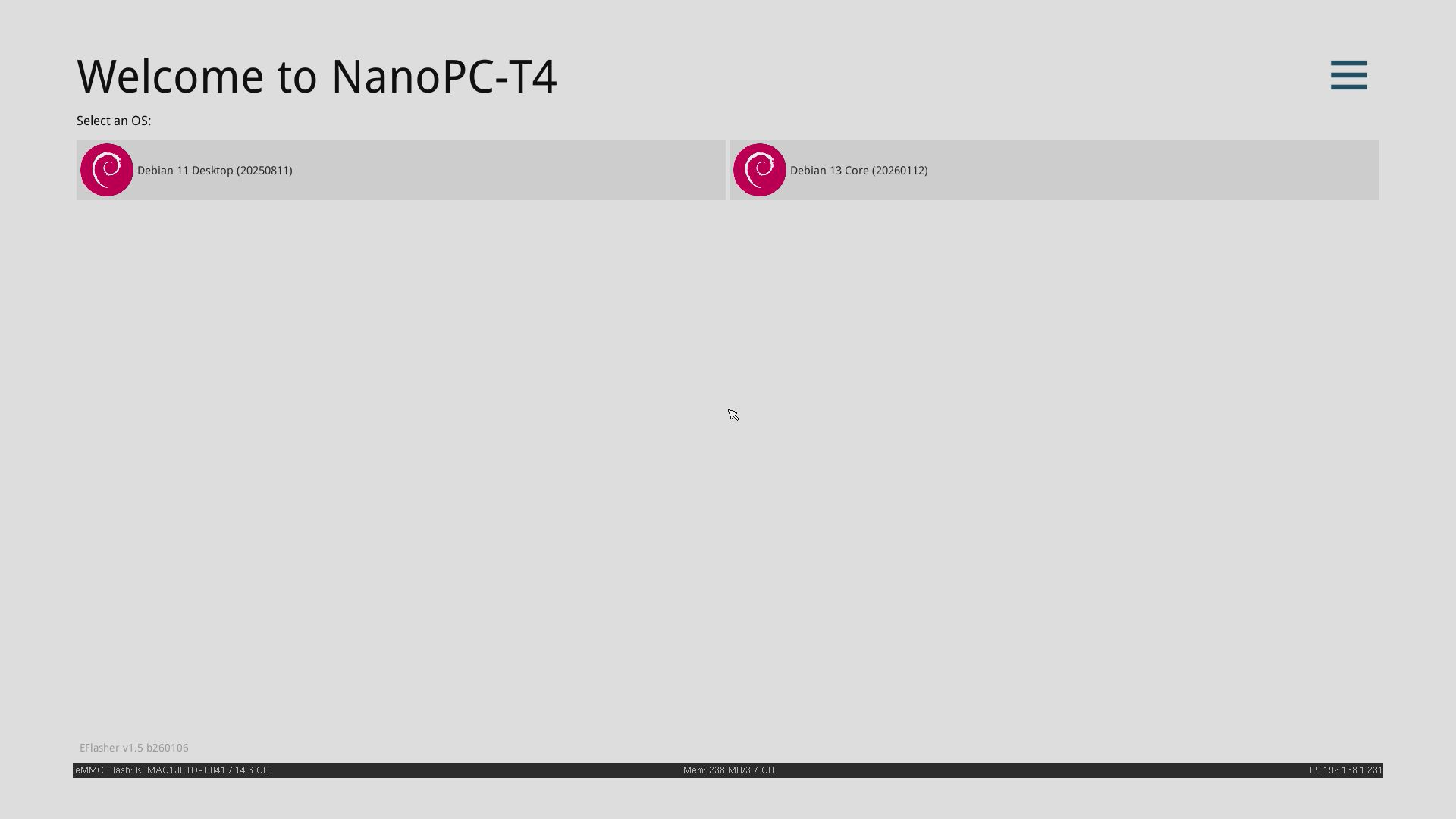

   • 设备正常启动并进入eflasher GUI界面
   • 界面中仅显示保留的两个Debian系统选项
   • 可成功选择并安装任一系统至eMMC，功能完全正常



方案适用性

本方案已通过RK3399平台（NanoPC-T4）的实测验证。其方法论可复用于采用类似eflasher框架的其他开发板（如NanoPi M4、Rock Pi 4等）进行固件定制。如需为Android、OpenWrt等其他系统制作精简镜像，可完全复用本流程中的分区处理与验证步骤。
